听闻美军军官在推演《鱼叉》时，会直接使用舰操绘算图推演。但到底怎么用百思不得其解，有没有大神能讲一讲？
我写过舰操图教程
我看过您写的教程，舰操图的基本绘算我是会的，我就是不知道如何拿它实施推演。我方兵力、敌方兵力怎么摆，怎么推？
好的好的，我看看学习学习，谢谢(^.^)
怎么在海战兵棋中使用舰操绘算图？
在坛里潜水时候发现有人说怎么使用舰操图来搞兵棋，考虑到坛友99.8%以上没有受过比较专业的航海教育，看舰操图不太明白；因此这里讲一下。
为什么要用舰操图？

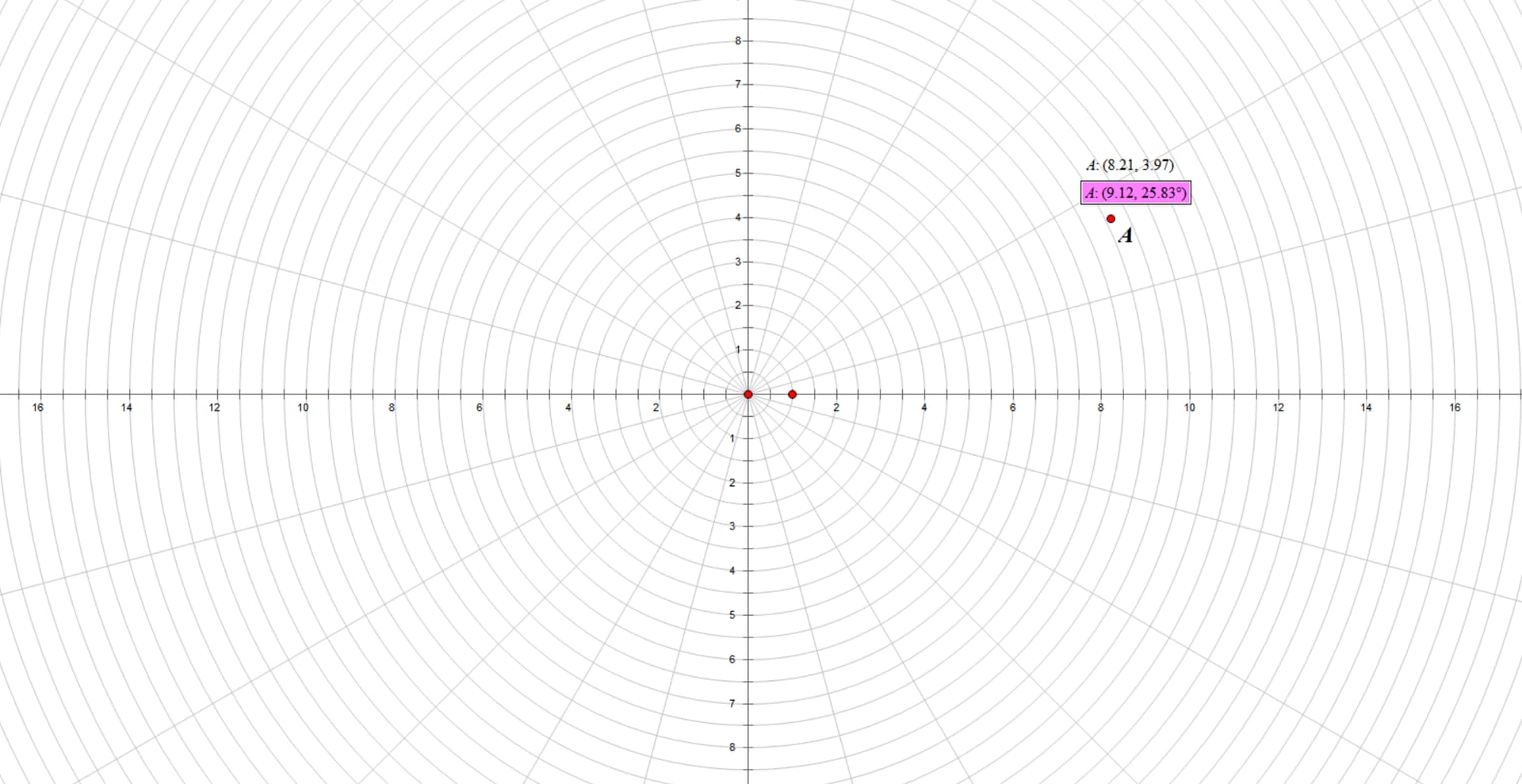

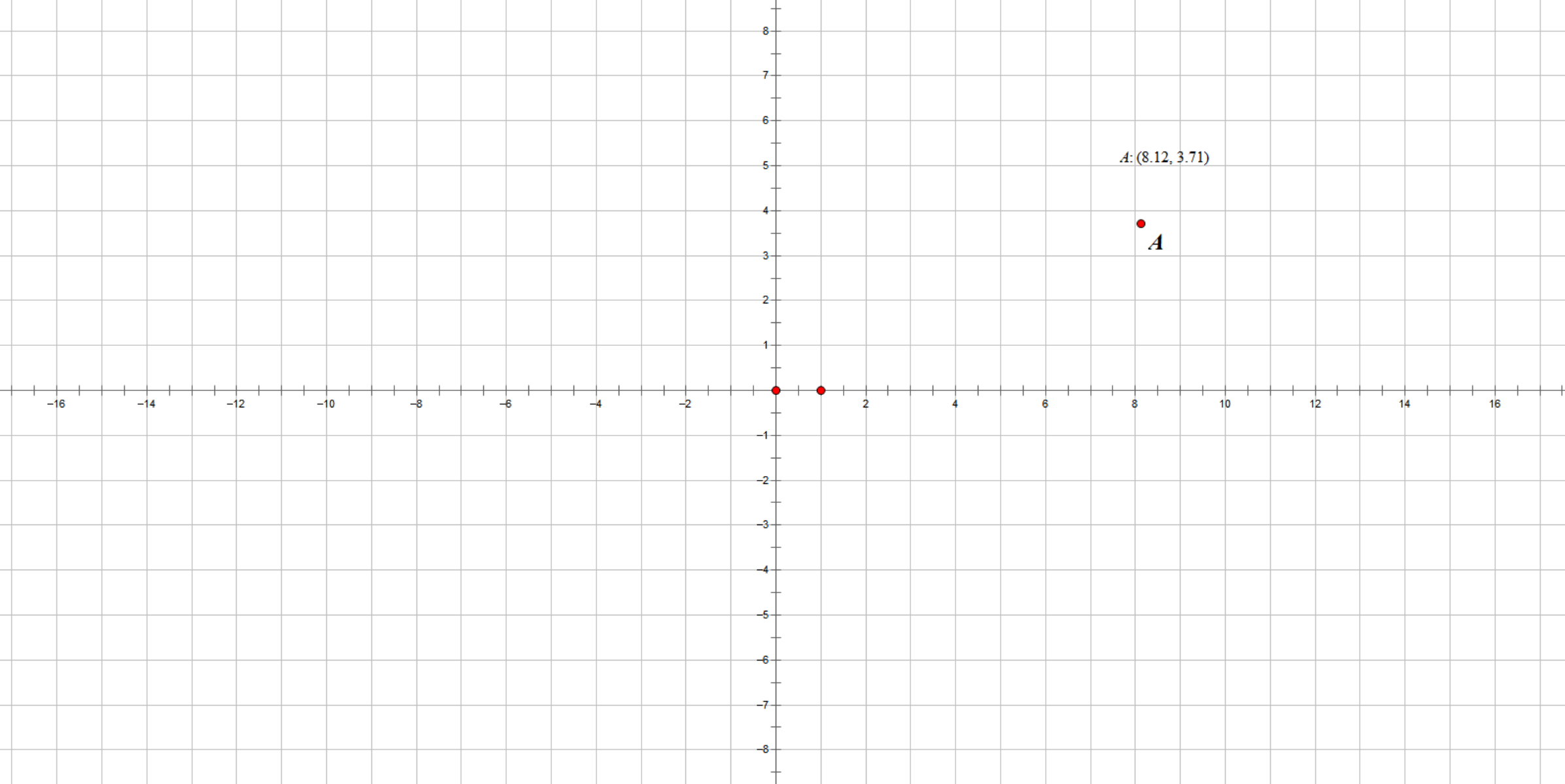

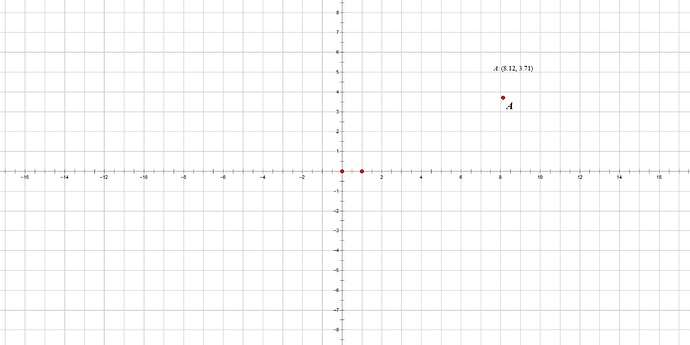

舰操图的本质是将大地坐标系换算为参考点的极坐标系。
舰操图方便干什么：方便的是进行相对坐标的计算，特别是涉及到方位、舷角的问题。
舰操图怎么用？

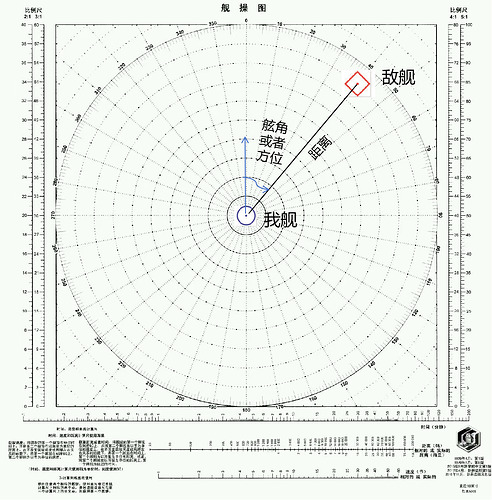

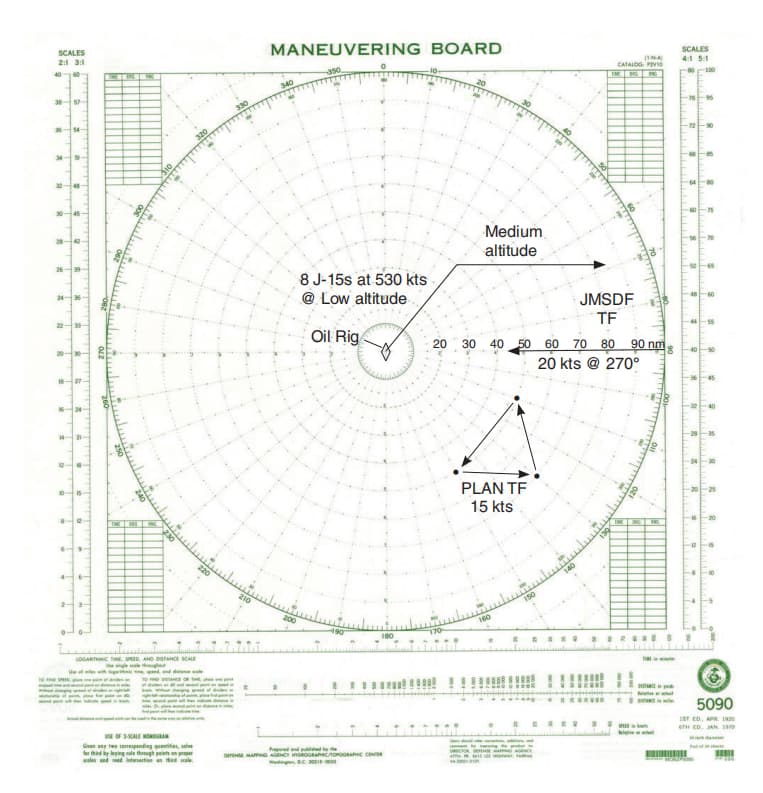

一是选取绝对坐标，方便测方位距离（图1）
使用时，选取一个固定的目标，把其他的目标的真航向（绝对航向）标上去即可使用。（图摘自海军情报杂志47期）
二是选取相对坐标，方便绘算目标
使用时，将自身或者目标放在中心点

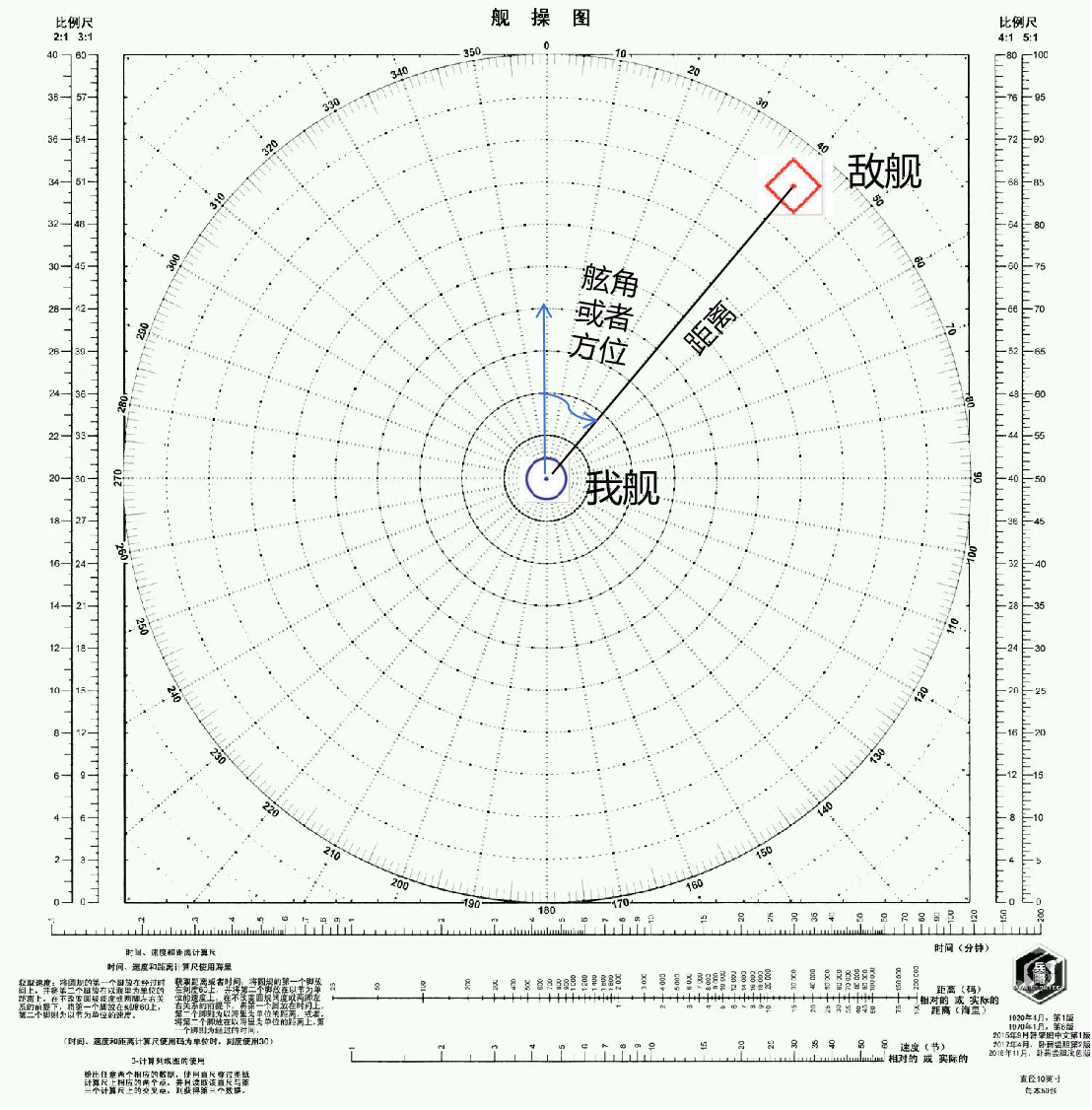

将自身放在中心点：

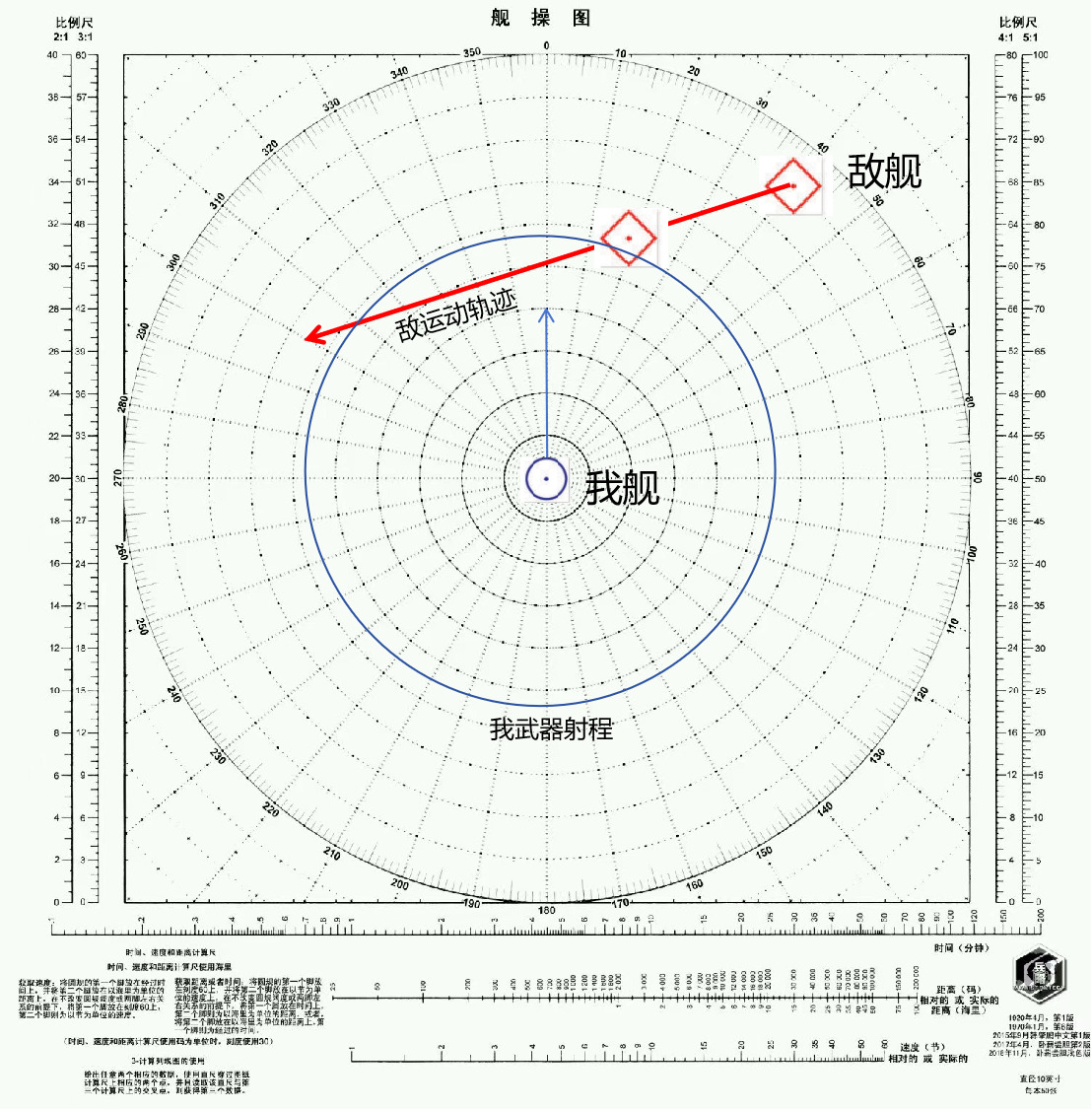

第一步，根据相对方位/真方位标出目标方位距离、我舰的航向航速
第二步：每隔几分钟，重复第一步

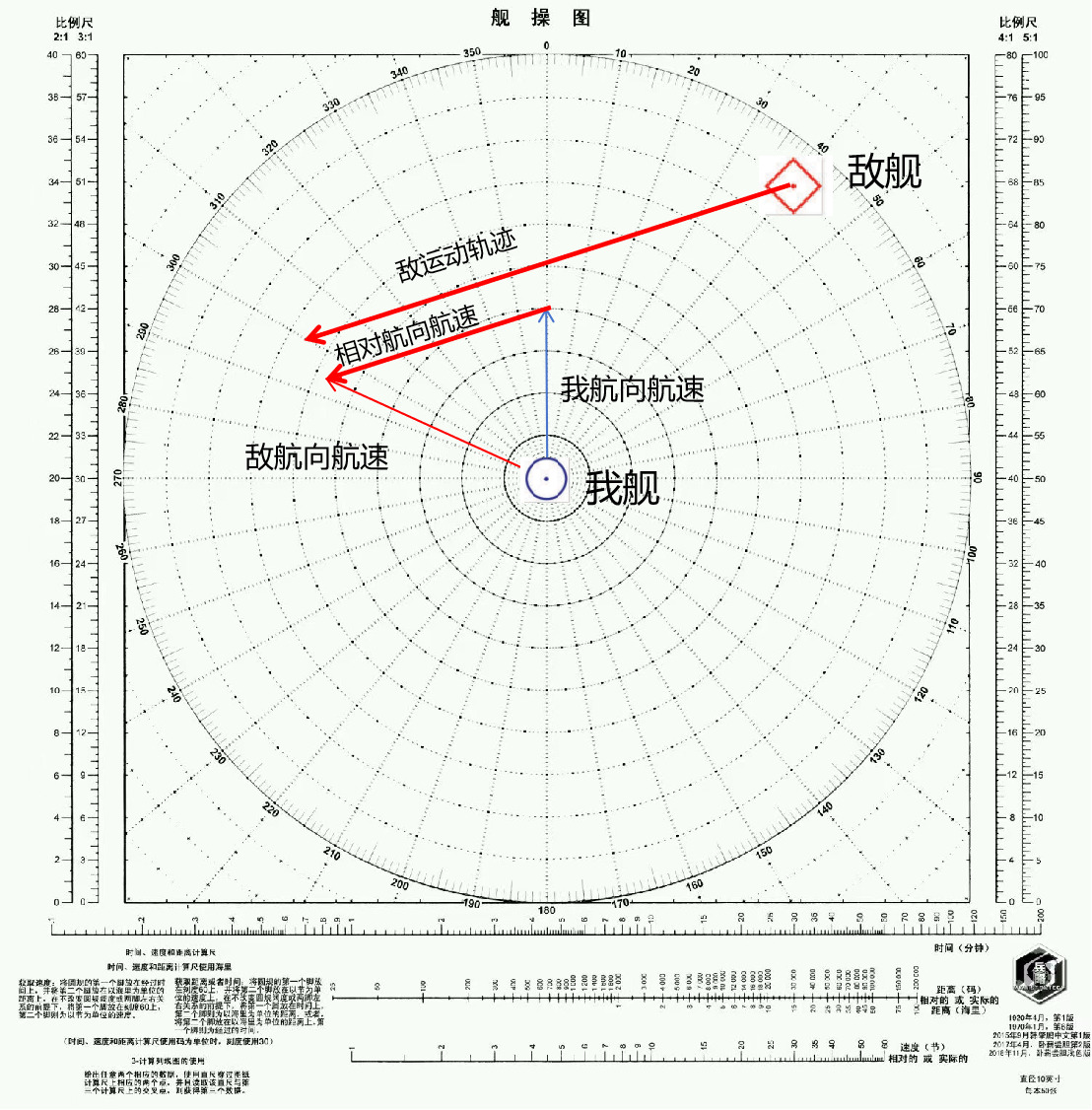

第三步：有了几个点之后就可以连成轨迹，然后就可以解算出敌人的航向航速——这也是火控指挥仪的原理

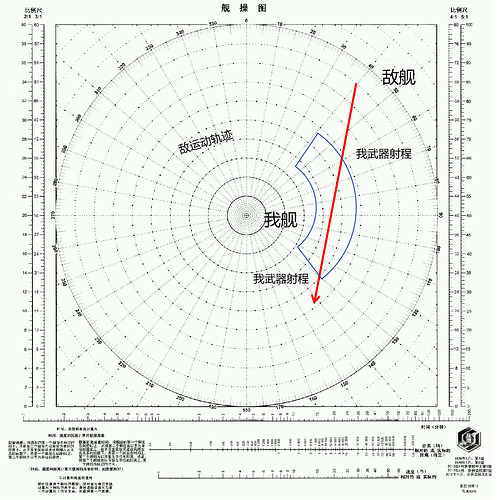

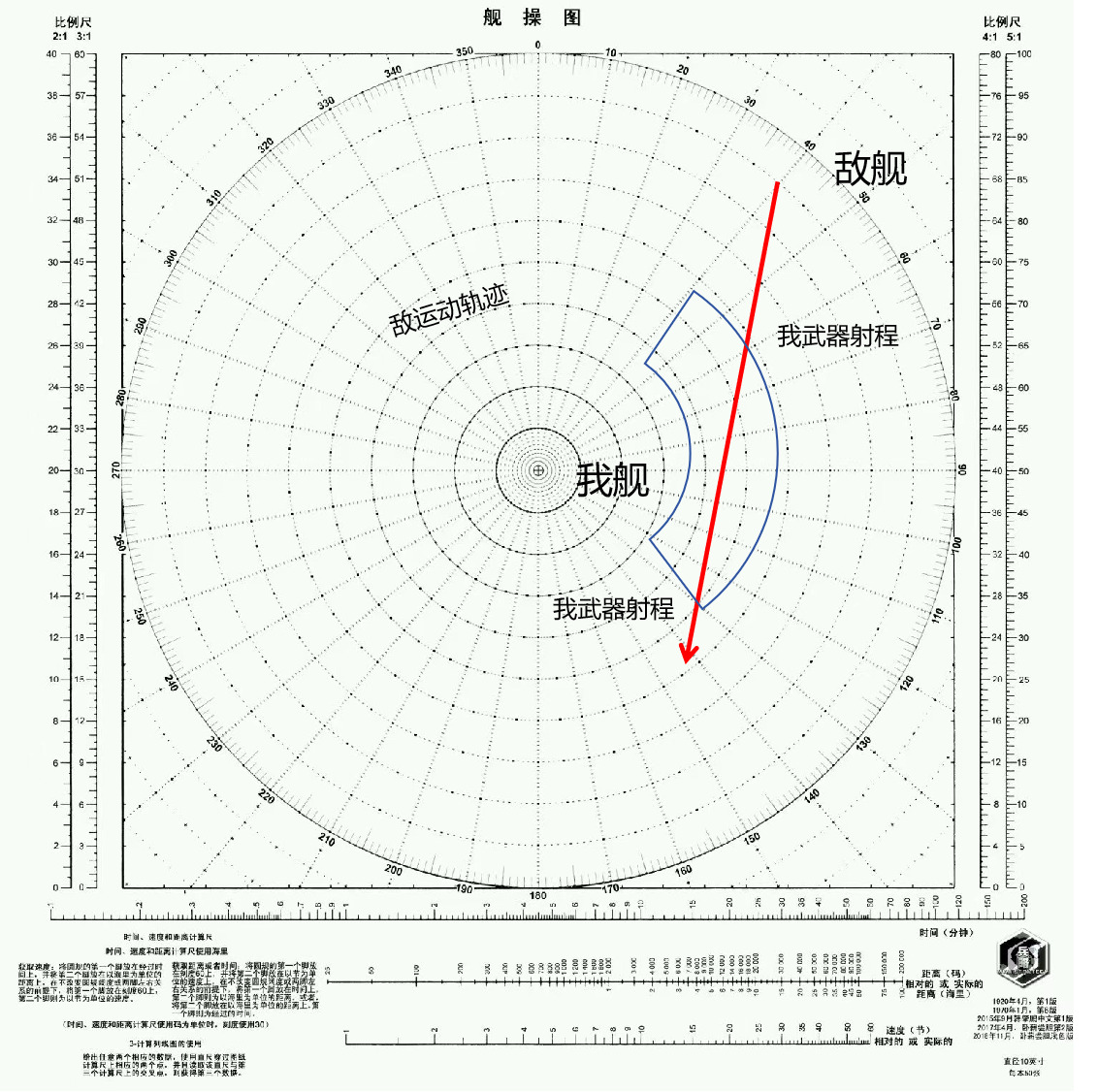

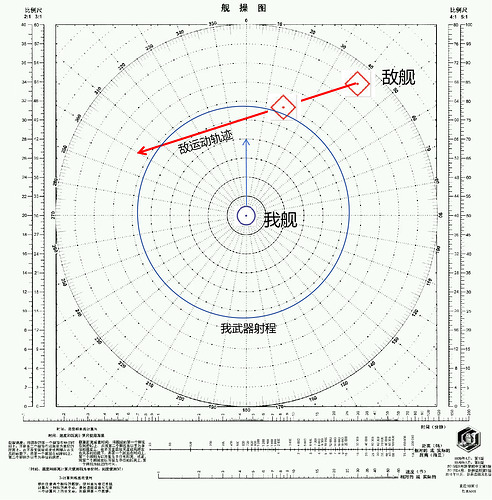

第四步：将敌人的相对运动轨迹与我们的武器射程（圆或者扇形）像交，就能得到敌人什么时候进入射界了。
1 个赞
写得非常详细，谢谢
，我现在正在摸索怎么在推演中融入舰操图。
